Decorar linea
Comandos:
menú: GeoSection | Utilerias | Decorar linea...
línea de comandos: DECOLINE
Entrada: N/A

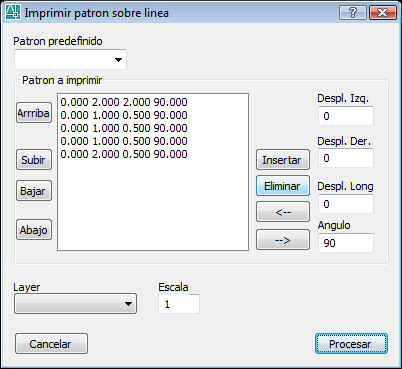

Permite dibujar patrones de lineas a lo largo de la linea o polilinea seleccionada
El Patrón a imprimir es el definido en la lista, la cual se compone de lineas con cuatro valores definidos como:
{desplazamiento izquierdo} {desplazamiento derecho} {desplazamiento longitudinal} {angulo}
el desplazamiento longitudinal es medido sobre la linea por decorar a partir de la ultima linea definida por el renglón previo.
La lista Patrón predefinido permite seleccionar patrones previamente grabados como archivo (extensión *.dec). Para grabar un patrón es necesario establecer un nombre al momento de Procesar.
