Cadenamiento de Ejes

Comandos:

menú: GeoSection | Trazos y polígonos | Establecer cadenamientos...

línea de comandos: EJECAD

Entrada: Ejes

Dibuja cadenamientos sobre ejes, registrados como tal, a distancias simples y a distancias mayores (marcas maestras), puntos de inflexión y principio de curvas y de tangentes.El patrón de cadenamientos puede ser dado por distancias fijas mas cadenamientos adicionales editados en cuadro. El patrón de cadenamientos puede ser dictados tambien desde un archivo de texto de edición libre.

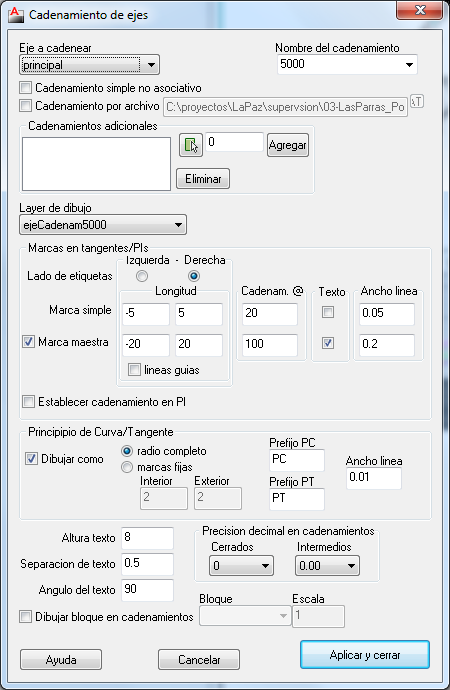

Su caja de diálogo y sus opciones son:

Eje a cadenear contiene la obligada selección del eje, previamente registrado, al que se desea dibujar cadenamientos. Una vez seleccionado el eje hay que definir el Nombre del cadenamiento para dicho eje. Si previamente el cadenamiento en turno ya fue dibujado, se selecciona de lista su nombre, de lo contrario se escribe el nuevo nombre del cadenamiento. Esta combinación de Eje a cadenear-Nombre de cadenamiento permite dibujar diferentes cadenamientos para dicho eje.

Cadenamiento simple no asociativo permite establecer cadenamientos directamente sobre dibujo haciendo clic sobre el eje en la posición del cadenamiento deseado, atendiendo la secuencia de entradas solicitadas mostradas como:

Picar punto que define la estación

Estos cadenamientos no son asociativos lo que hace que al momento de rehacer los cadenamientos de este eje no serán reconstruidos como aquellos hechos con esta opción deshabilitada. Esta opción es útil para definir cadenamientos aislados en ejes que no requieren de un patrón de cadenamientos regulares.

Cadenamiento por archivo, define el patrón de cadenamientos de acuerdo al contenido de un archivo de texto compuesto por líneas con el formato

{cadenamiento inicial} {cadenamiento final} {desplazamiento izquierdo marca simple} {desplazamiento derecho marca simple} {desplazamiento izquierdo marca maestra} {desplazamiento derecho marca maestra}

Un ejemplo:

0 60 -81 100 -81 100
60.001 115 -81 70 -81 70
115.001 165 -50 58 -50 58
165.001 173 -115.5 45 -115.5 45

Hacer uso del botón para la selección del archivo a procesar. Los archivos de cadenamientos pueden tener la extension ".txt" ó ".lxs". La utilidad del uso de este tipo de archivo es el establecer patrones variables, referidos a la extension y ubicacion transversal de las marcas, a lo largo de un eje. Cuando se requiera de un cadenmiento especifico fuera de la secuencia normal dictada por los valores Cadenam @ se consigue dandoles el cadenamiento deseado a ambos {cadenamiento inicial} y {cadenamiento final}. La conformacion de estos archivos puede hacerse con cualquier editor de texto y grabados en modo ASCII (texto plano).

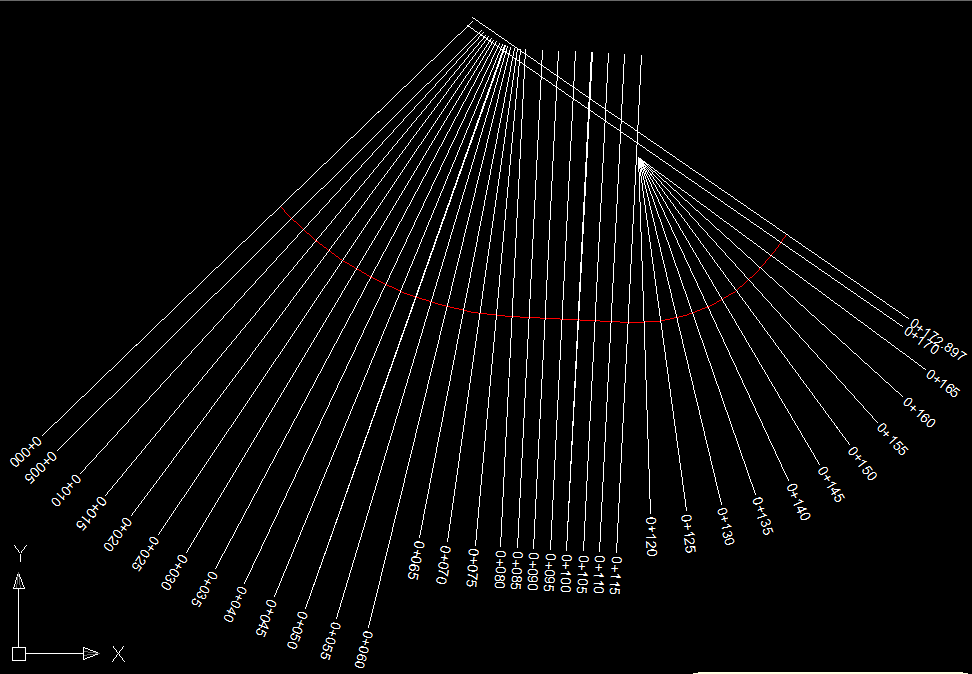

El resultado de las líneas mostradas arriba que conforman el archivo podría ser:

Ejemplo del archivo de cadenmaiento sobre el eje (rojo)

Cadenamientos adicionales, grupo que permite editar los cadenamientos extras que serán dibujados adicionales a los definidos por el patrón regular establecido. Los cadenamientos agregados se mostraran como una lista en el cuadro izquierdo. La incorporación de nuevos cadenamientos se hace mediante el botón Agregar que agrega el cadenamiento mostrado en la caja de edición a su izquierda. El cadenamiento puede ser obtenido directamente de dibujo mediante el botón . El botónEliminar borra de la lista el cadenamiento seleccionado.

Layer de dibujo permite seleccionar el layer sobre el que se dibujaran los elementos de dibujo creados en el proceso.

Marcas de tangentes/PIs, grupo que se refiere a las marcas, líneas transversales al eje, que se dibujaran en cada estación del cadenamiento y comprende los siguientes elementos:

Lado de etiquetaspermite indicar sobre que lado, izquierda o derecha del eje, de acuerdo a su sentido, serán dibujados los textos de la magnitud del cadenamiento.
marca simple, referidos a las marcas mas regulares o de distanciamiento menor entre una y otra, es decir, aquellas normalmente @ 20.00 m. Usar valor negativo/positivo a conveniencia, donde el eje representa el origen.
marca maestra, aquellas de separación mayor, normalmente en múltiplos de las marcas simples. Usar valor negativo/positivo a conveniencia, donde el eje representa el origen.
Establecer cadenamiento en PI, decisión sobre si se dibujara de manera irrestricta la marca sobre los puntos de inflexión del eje (PIs).

Las características para estas opciones son:

Longitud tanto a su izquierda como derecha e indica a que distancia del eje se prolongara la línea de la marca. Ambas magnitudes pueden ser negativas y/o positivas.
Cadenam @ indica la distancia de separación que existirá entre una línea y otra del nivel correspondiente.
Texto define la impresión del cadenamiento o no. En ocasiones se desea solo dibujar la marca del cadenamiento sin el texto del mismo.
Ancho línea que indica con que grosor se dibujara la línea de marca correspondiente.

Es posible establecer diferencia entre una marca simple y una marca maestra, la cual puede ser dibujada en múltiplos de la marca simple, lo que permite tener una referencia de mayor distancia que la marca simple. Para la marca maestra es necesario indicar su construcción mediante la caja de selección asociada.

El grupo Principio de curva/tangente presenta las opciones para dibujar las marcas de principio de curva y de tangente sobre los vértices que comprenden una curva circular simple. las opciones son:

Dibujar como, selección obligada para el dibujo de las marcas
radio completo y marcas fijas presentan la opción entre dibujar líneas de radio completo o marcas de longitud fija de acuerdo a las distancias establecidas por Inferior y Exterior, referidas a las distancias que se desplazara la línea hacia afuera y hacia adentro de la curva.
Prefijo PC, permita establecer el texto que se dibujara como prefijo al cadenamiento del principio de curva.
Prefijo PT, permita establecer el texto que se dibujara como prefijo al cadenamiento del principio de tangente.
Ancho línea, define el ancho con que se dibujarán ambas líneas.

Otras características de dibujo general son:

Altura texto define el tamaño de los textos dibujados.

separación de textos, referidos al espaciamiento que existirá entre el final de la línea de marca y el texto de cadenamiento que la identifica. Útil por ejemplo si se desea colocar el texto hacia afuera de la línea que marca el límite de la vialidad.

Ángulo del textodefine el ángulo del texto con respecto al eje.

Precisión decimal permite indicar la precisión numérica con que se dibujaran tanto las estaciones intermedias como las Cerradas,, las estaciones cerradas se refieren a las de cadenamiento regular, por ejemplo si el cadenamiento de las marcas simples es @ 20, estas serán las ..., 0+100, 0+120, 0+140, ..., mientras las intermedias son aquellos como los PIs y principios y de curvas y tangentes.

Dibujar bloque en cadenamiento, decisión sobre si se dibujara un Bloqueseleccionable de la lista y con su Escalaindicada sobre cada punto del eje donde se dibuje una marca.
