Diseño de marco reticulado

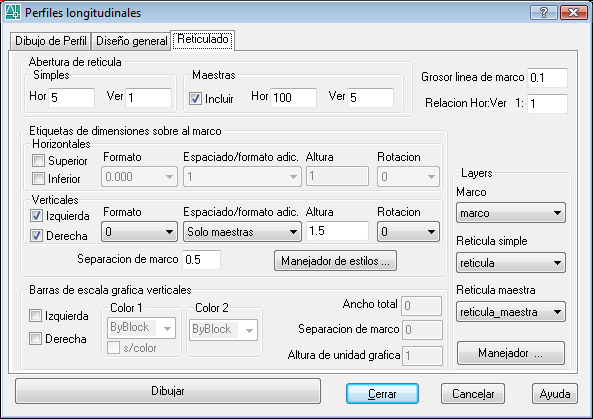

Este dialogo de diseño es usado por los comandos
PERFIL
(Generación de perfiles longitudinales)
y
XS
(Generación de secciones transversales) para el diseño de
marcos reticulados donde alojaran dibujos de perfiles longitudinales y perfiles
de secciones transversales respectivamente. Todos los componentes de la caja de
dialogo son usados por ambas aplicaciones bajo el mismo criterio de uso, solo
con la diferencia que el reticulado de ambas normalmente se da con diferente
granulometría.
El grupo
Abertura de retícula permite especificar la granulometría de la
retícula, es decir, la separación entre las marcas horizontales y verticales

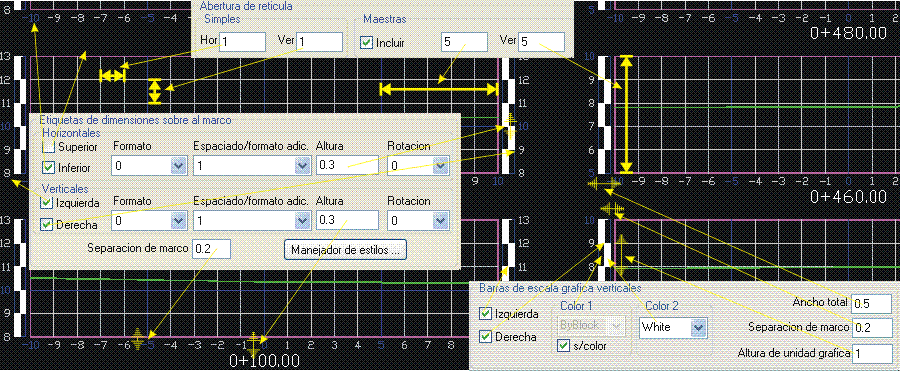

para los siguientes subgrupos, ver Diagrama 1 para su esquematización.
Grosor línea de marco
permite indicar cual será el grosor con que se dibujara la línea que define el
perímetro del marco reticulado.
relación
Hor:Ver permite indicar la exageración que tendrá la escala
vertical con respecto a la horizontal. La escala horizontal siempre es dibujada
1:1, es decir, 1 metro, que es la dimensión absoluta manejada por GeoSection, es
dibujado en 1 unidad del modelo.
El grupo
Etiquetas de dimensiones sobre marco permite indicar como será
etiquetado el borde del marco tanto las
Horizontales como
Verticales. Para ambos
sentidos es necesario indicar lo siguiente:
- Superior
caja de selección que permite indicar que las etiquetas serán dibujadas en la
parte superior del marco.
- Inferior
caja de selección que permite indicar que las etiquetas serán dibujadas en la
parte inferior del marco.
- Izquierda
caja de selección que permite indicar que las etiquetas serán dibujadas en el
extremo izquierdo del marco.
- Derecha
caja de selección que permite indicar que las etiquetas serán dibujadas en el
extremo derecho del marco.
- Formato,
lista de selección que permite indicar cual será el formato del valor numérico
de la etiqueta de marca.
-
Espaciado/formato adic., lista de selección que permite
designar ya sea el espaciado que tendrán la etiquetas con respecto a las
marcas dibujadas, es decir, si las etiquetas serán dibujadas cada
1,2,3,4
o 5 marcas
dibujadas, o bien, indicar
Alumnas reducidas, lo que significa que las marcas simples será
etiquetadas con el valor de su desplazamiento a partir de la marca maestra
anterior, es decir, por ejemplo si la marca simple es @ 20 y las maestras @
100, entonces las marcas simples siempre serán etiquetadas como 20, 40, 60 y
80 respectivamente. Otra opción es
Solo maestras, lo que
permite etiquetar las marcas maestras y omitir las simples.
- Altura,
permite especificar la altura de texto de la etiqueta..
- Rotación,
lista de selección que permite indicar que rotación tendrá la línea de texto
con respecto a la horizontal. los valores posibles son:
0,
15,
30,
45,
60,
75 y
90
- Otro componente del grupo es
separación del marco
que permite indicar cual será la separación de la etiqueta con respecto del
marco reticulado.
El grupo Barras de escala grafica verticales permite
indicar si se dibujara una escal grafica a los exremos del marco y con las
siguientes opciones:
- Izquierda
caja de selección que permite indicar que las barras de escala grafica serán
dibujadas en el extremo izquierdo del marco.
- Derecha
caja de selección que permite indicar que las barras de escala grafica serán
dibujadas en el extremo derecho del marco.
- Color 1
permite indicar en principio si dicho color sera exresado en la barra o dejado
en blanco mediante s/color.
- Color 2
permite especificar el segundo color de la barra.
- Acho
total permite especificar que amplitud tendra la barra en su
totalidad.
-
Separacion de marco permite especificar cuanto se separara la
barra con respecto al marco reticulado.
- Altura de
unidad Grafica permite indicar que altura tendra cada cuadro
que representa la unidad grafica.
Ver también:
-
Generación de perfiles longitudinales
-
Generación de
secciones transversales
