Datos base de perfiles longitudinales

Creación de datos base de perfiles longitudinales

Comandos:

menú: GeoSection | Perfiles longitudinales | Construir cuadro base...

línea de comandos: PERFDATO

Entrada: Perfiles longitudinales.

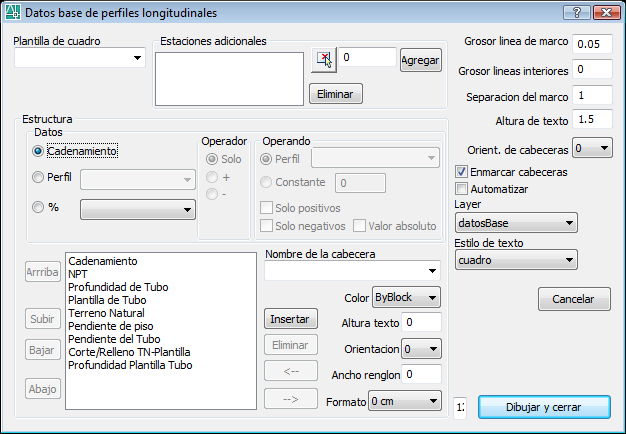

El comando permite diseñar el cuadro de datos base de un conjunto de perfiles longitudinales, dando posibilidad de vaciar cadenamientos, altitud de perfiles y operaciones de suma/resta entre perfiles y constantes.

El grupo principal es Estructura que permite declarar la estructura de los datos que contendrá el cuadro de datos. Dentro del grupo es identificable el subgrupo Datos que provee el origen de los datos que tendrá el renglón de datos en diseño. Otro subgrupo es el de despliegue de la estructura y sus botones de manipulación. Finadamente como otro subgrupo están las características de decoración del renglón de datos en diseño. Una descripción de cada componente se da a continuación:

El subgrupo Datos que permite definir el origen y composición del dato que compondrá el renglón en diseño. Los datos pueden ser cadenamiento del perfil, elevación de un perfil o composición de elevación de un perfil y la suma o resta algebraica de otro perfil o constante. Para obtener la elevación de un perfil es necesario seleccionar el atributo Perfil mediante el botón radial que lo acompaña y seleccionar de la lista desplegable el nombre del perfil correspondiente. Las siguientes opciones son posibles, considerando se aplican en el orden mostrado. Perfil significa el valor de la elevación en el cadenamiento en turno:

Cadenamiento :significa que el valor del renglón es el cadenamiento respectivo.
Perfil :significa que el valor del renglón es la elevación de perfil en el cadenamiento respectivo.
Perfil + Perfil :significa que el valor del renglón es la elevación de perfil 1 + la elevación del perfil 2.
Perfil + Perfil Solo positivos :significa que el valor del renglón es la elevación de perfil 1 + la elevación del perfil 2 pero solo cuando el resultado sea positivo.
Perfil + Perfil Solo negativos :significa que el valor del renglón es la elevación de perfil 1 + la elevación del perfil 2 pero solo cuando el resultado sea negativo.
Perfil + Perfil Solo negativos Valor Absoluto :significa que el valor del renglón es la elevación de perfil 1 + la elevación del perfil 2 pero solo cuando el resultado sea negativo pero se imprimirá en su valor absoluto.
Perfil - Perfil :significa que el valor del renglón es la elevación de perfil 1 - la elevación del perfil 2.
Perfil - Perfil Solo positivos :significa que el valor del renglón es la elevación de perfil 1 - la elevación del perfil 2 pero solo cuando el resultado sea positivo.
Perfil - Perfil Solo negativos :significa que el valor del renglón es la elevación de perfil 1 - la elevación del perfil 2 pero solo cuando el resultado sea negativo.
Perfil - Perfil Solo negativos Valor Absoluto :significa que el valor del renglón es la elevación de perfil 1 - la elevación del perfil 2 pero solo cuando el resultado sea negativo pero se imprimirá en su valor absoluto.
Perfil + Constante :significa que el valor del renglón es la elevación de perfil 1 + constante.
Perfil + Constante Solo positivos :significa que el valor del renglón es la elevación de perfil 1 + constante pero solo cuando el resultado sea positivo.
Perfil + Constante Solo negativos :significa que el valor del renglón es la elevación de perfil 1 + constante pero solo cuando el resultado sea negativo.
Perfil + Constante Solo negativos Valor Absoluto :significa que el valor del renglón es la elevación de perfil 1 + constante pero solo cuando el resultado sea negativo pero se imprimirá en su valor absoluto.
Perfil - Constante :significa que el valor del renglón es la elevación de perfil 1 - constante.
Perfil - Constante Solo positivos :significa que el valor del renglón es la elevación de perfil 1 - constante pero solo cuando el resultado sea positivo.
Perfil - Constante Solo negativos :significa que el valor del renglón es la elevación de perfil 1 - constante pero solo cuando el resultado sea negativo.
Perfil - Constante Solo negativos Valor Absoluto :significa que el valor del renglón es la elevación de perfil 1 - constante pero solo cuando el resultado sea negativo pero se imprimirá en su valor absoluto.

El resto de opciones del grupo principal Estructura, referidos a la decoración del texto del renglón son:

Nombre de la cabecera permite definir que nombre tendrá la cabecera del renglón dato.
Color, permite especificar el color del texto del renglón.
Altura texto permite especificar el tamaño del texto del renglón.
orientación permite especificar el ángulo de orientación que tendrá cada texto que compone el renglón.
Ancho renglón permite especificar el ancho en unidades del proyecto que tendrá el renglón.
Formato permite especificar el formato numérico que tendrá cada valor que compone el renglón.

Y el significado de los botones que acompañan la ventana de despliegue, responsable de desplegar el nombre de los renglones que definen, hasta el momento, el cuadro de datos base son:

Insertar permite insertar un nuevo renglón, siempre que el Nombre de la cabecera por insertar no se encuentre ya en la lista desplegada. El lugar a insertar depende en principio si existe o no un elemento de la lista seleccionado. Si no existe elemento seleccionado el nuevo elemento se inserta al final. Si existe elemento seleccionado, el nuevo elemento se inserta antes del elemento seleccionado. Los datos del nuevo renglón son los contenidos actualmente en los campos dato de Estructura.
Eliminar, Elimina el elemento seleccionado.
<--, permite que el elemento seleccionado sea actualizado con los valores actuales de los campos dato de Estructura.
-->, toma los valores del elemento seleccionado y los establece en los campos dato de Estructura.
Arriba, hace que el elemento seleccionado se coloque en la parte superior de la lista.
Subir, Hace que el elemento seleccionado se suba una posición en la lista.
Bajar, Hace que el elemento seleccionado se baje una posición en la lista.
Abajo, hace que el elemento seleccionado se coloque en la parte inferior de la lista.

El resto de componentes que terminan de definir la decoración del cuadro en su conjunto, son:

Grosor línea de marco permite especificar el grosor, en unidades del modelo, con que se dibujara el marco mas externo.
Grosor líneas interiores permite especificar el grosor, en unidades del modelo, con que se dibujara las líneas internas de la retícula.
Separación del marco permite especificar la separación del cuadro a dibujar con respecto al marco reticular del conjunto perfiles.
Altura de texto permite especificar el tamaño del texto del titulo.
Orient. de cabeceras permite especificar la orientación angular que tendrán las líneas que definen las cabeceras del cuadro.
Enmarcar cabeceras permite especificar si se dibuja el marco y líneas intermedios en la zona de cabeceras del cuadro.
Automatizar permite indicar si el cuadro de datos se redibujaran cada vez que algún perfil sufra un cambio.
Layer, permite seleccionar el layer donde residirá el cuadro de datos.
Estilo de texto permite seleccionar el estilo de texto a usar.
