Anotaciones Sobre Lotes

Comandos:

menú: GeoSection | Lotificación | Anotación sobre lotes...

línea de comandos: LOTEANOTA

Entrada: Proyecto de lotificación

Permite dibujar anotaciones de distancia, rumbos, superficies, identificador, y definición de vértices sobre polígonos de una categoría especifica en un proyecto de lotificación. El proceso puede comprender cualquier nivel por arriba del nivel por anotar, hasta el nivel de orden superior y con ello realizar las notaciones para todo el proyecto de lotificación.

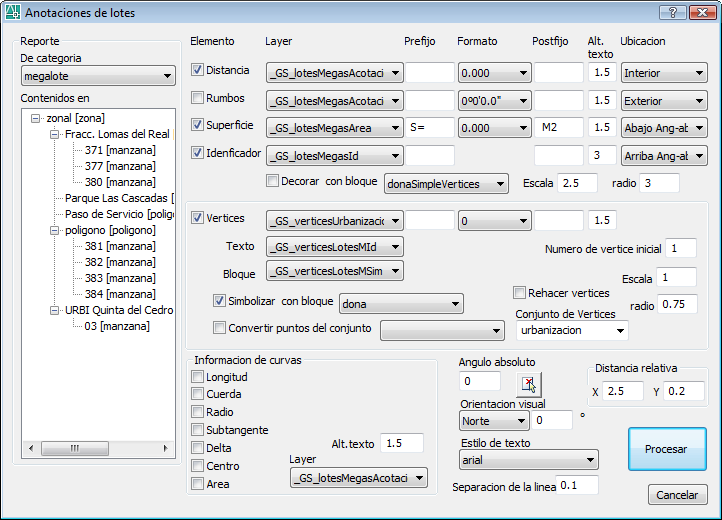

El proceso inicia definiendo la categoría de polígono que se desea anotar haciendo uso de la lista De categoría, para en seguida seleccionar el polígono envolvente de los polígonos de la categoría seleccionada en el árbol Contenidos en. Puede seleccionarse cualquier nivel de la lista mostrada, en el entendido que al seleccionar un nivel de orden superior, se anotaran todos los polígonos de la categoría seleccionada en De categoría contenidos en el polígono seleccionado.

Los parámetros que pueden ser anotados son:

Distancia, que representa la distancia del lado correspondiente del polígono.
Rumbos, define el rumbo magnético del lado correspondiente del polígono.
Superficie, el área definida por el polígono cerrado
Identificador, el nombre asignado al polígono en el proceso de definición de
vértices, el vértice, con toda su información, de cada PI del polígono. Ver vértices en Manejo de Vértices y Puntos para detalles de la información de vértices.
información de curvas, información de arco de circulo sobre aquellas aristas del polígono que definen uno. Los parámetros del arco posibles a dibujar son Longitud de arco, Cuerda mayor, Radio, subtangente, ángulo Delta entre radios extremos, coordenada del Centro del arco, área del arco.

Las columnas para cada uno de los componentes por anotar son:

Elemento, que permite seleccionar el componente correspondiente a ser anotado.
Layer, para la selección del layer donde serán dibujados todos los datos del componente.
Prefijo, permite indicar que prefijo será agregado al valor del componente.
Formato, para especificar el formato numérico, precisión decimal, del valor del componente.
Sufijo, permite indicar que sufijo será agregado al valor del componente.
Alt. texto, para especificar el tamaño de texto de cada uno de los componentes.
Ubicación, para la especificación de la posición de la notación respectiva relativa a la arista del polígono o al polígono mismo de las que se pueden distinguir las opciones de:
- Exterior, para la impresión por lado exterior del polígono de la arista correspondiente.
- Interior, para la impresión por lado interior del polígono de la arista correspondiente.
- Superior, para la impresión por lado superior de la arista correspondiente.
- Inferior, para la impresión por lado inferior de la arista correspondiente.
- Arriba-Orient, para la impresión al interior del polígono y orientado a la distancia máxima entre los vértices mas alejados del polígono y por arriba del centroide del polígono.
- Centro-Orient, para la impresión al interior del polígono y orientado a la distancia máxima entre los vértices mas alejados del polígono y al centroide del polígono.
- Abajo-Orient, para la impresión al interior del polígono y orientado a la distancia máxima entre los vértices mas alejados del polígono y por abajo del centroide del polígono.
- Arriba-Largo, para la impresión al interior del polígono y orientado al lado mas largo del polígono y por arriba del centroide del polígono.
- Centro-Largo, para la impresión al interior del polígono y orientado al lado mas largo del polígono y al centroide del polígono.
- Abajo-Largo, para la impresión al interior del polígono y orientado al lado mas largo del polígono y por abajo del centroide del polígono.
- Arriba Ang-absoluto, para la impresión al interior del polígono y orientado al ángulo absoluto especificado en campo ángulo absoluto y por arriba del centroide del polígono.
- Centro Ang-absoluto, para la impresión al interior del polígono y orientado al ángulo absoluto especificado en campo ángulo absoluto y al centroide del polígono.
- Abajo Ang-absoluto, para la impresión al interior del polígono y orientado al ángulo absoluto especificado en campo ángulo absoluto y por abajo del centroide del polígono.

Recomendaciones de uso:

Para la anotación de polígonos, deberá ponerse atención al siguiente orden:

Seleccionar la categoría del polígono a anotar en De categoría.
seleccionar el polígono envolvente en el árbol Contenidos en
El resto de las opciones

Asegurarse de seleccionar correctamente Orientación visual y Estilo de texto para una correcta orientación e impresión.
