Sembrar puntos transversales a línea con pendiente

Comandos:

menú: GeoSection | Puntos y vértices | Punto ortogonal a linea, con pendiente...

línea de comandos: ORTOPT

Entrada: linea base con pendiente

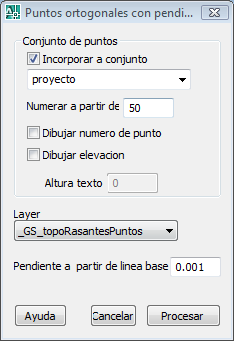

Permite dibujar puntos, y opcionalmente alojarlos en un conjunto, transversales a una línea espacial, dando oportunidad de sumar al punto una elevacion a partir de una pendiente transversal.

La opción de Incorporar a conjunto permite decidir si los nuevos puntos será parte o no del conjunto de puntos abajo seleccionado.

Numerar a partir de, para la definición del valor inicial que será asignado a lo puntos e incrementado de manera secuencial.

Dibujar numero de punto, opción que permite dibujar el identificador del punto alrededor del punto.

Dibujar elevación, opción para hacer dibujar la elevación del punto asociado.

Altura texto, campo para especificar el la altura de los textos por dibujar.

Layer permite establecer el layer sobre el que se dibujaran los nuevos puntos.

Pendiente a partir de linea base, para especificar la la pendiente de la linea transversal entre el punto por dibujar y la linea base en su punto ortogonal.

Recomendaciones de uso:
