Puntos de Infraestructura
Comando:
menú: GeoSection | Puntos y vértices | Definir infraestructura...
línea de comandos: PTSINFRA
Entrada: Conjunto de puntos

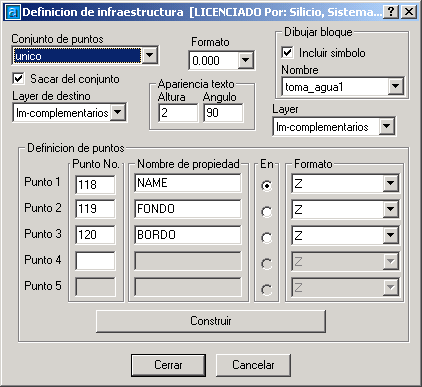

Permite tomar puntos de un conjunto y definir datos de proyecto que representan infraestructura del terreno de estudio. Útil para definir tomas de agua, desagües, alcantarillas, etc. La caja de dialogo, presente a continuación, contiene una distribución abierta que permite la definición de cualquier estructura o referencia definida en hasta cinco puntos
La caja desplegable Conjunto de puntos permite definir en que conjunto de puntos se alojan los puntos a tratar. Debe existir un conjunto de puntos previamente construido.
La opción Sacar del conjunto especifica si los puntos a tratar serán extraídos del conjunto y ubicados fuera de todo conjunto y tratados como puntos sueltos dentro del Layer de destino especificado.
La caja desplegable Formato permite especificar con que precisión decimal se imprimaran los valores numéricos tomados de los puntos.
El conjunto Dibujar bloque contiene la opción Incluir símbolo para especificar si algún bloque de dibujo será insertado sobre alguno de los puntos especificados el cual hay que seleccionar de la caja desplegable Nombre.
La caja desplegable Layer permite seleccionar sobre que layer se dibujara toda la información textual así como donde será insertado el bloque de dibujo usado para representar la infraestructura.
El conjunto definición de puntos contiene una matriz de cinco renglones que se refieren a cada uno de los puntos a tratar y las siguientes columnas que definen características para cada uno de los puntos.
La columna Punto No permite especificar el numero de punto, dentro del conjunto de puntos, a tratar.
La columna Nombre de propiedad permite definir que nombre acompañará a la información textual extraída del punto.
La columna En permite indicar sobre que punto será insertado el bloque de dibujo usado para representar la infraestructura.
La columna Formato permite especificar que componentes de la coordenada del punto será impresa y con que formato.
El botón Construir procede a tratar los puntos especificados.
