Definición de Secciones de Proyecto Tipo

Comandos:

menú: GeoSection | Secciones transversales | diseñar sección de proyecto...

línea de comandos: XSPROY

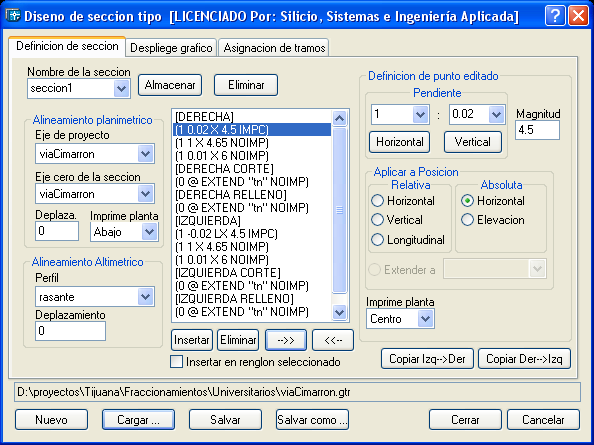

El comando provee la interfase de diseño de la sección trasversal de proyecto tipo que presenta las pestañas permanentes:

definición de sección, pantalla principal para el diseño de las secciones de proyecto tipo, aquí descrita.
despliegue grafico, despliega la figura de la sección de proyecto en turno.
Asignación de tramos, Permite asignar secciones de proyecto tipo por tramos del eje de proyecto.

En la caja de dialogo se observan cuatro secciones, donde cada una de ellas proporcionan una funcionalidad de grupo particular en el proceso de diseño, además de la parte inferior que permite el control del archivo de secciones de proyecto tipo en turno que es mostrado en el renglón por encima de los siguientes botones:

Nuevo, permite definir un nuevo conjunto de secciones de proyecto tipo, dejando vacío el contenido de secciones y sin definición de sección tipo alguna.

Cargar,,,, permite cargar un archivo de secciones de proyecto tipo existente.

Salvar, graba en disco el proyecto tipo en turno de acuerdo a lo mostrado en el renglón del nombre del archivo.

Salvar como..., permite grabar en disco el proyecto tipo en turno con un nuevo nombre y ubicación, o salvarlo por primera ves después de haber hecho uso del botón Nuevo. La combinación del botón Cargar,,,, y este permite copiar un archivo de secciones de proyecto tipo en otro.

La sección: orientada al control de la lista de secciones de proyecto tipo:

Nombre de sección tiene dos funciones:

Ofrecer la capacidad de asignar un nombre a la sección en turno, para lo cual hay que escribir el nombre directamente.
Seleccionar una sección de la lista de secciones almacenadas y desplegarla en la ventana central.

El botón Almacenar permite almacenar la sección de proyecto en turno, desplegada en la ventana, con el Nombre de sección especificado.

El botón Eliminar permite eliminar de la lista de secciones la sección de proyecto con el Nombre de sección especificado.

La sección que tienen una definición sobre todas las secciones de la lista, esto es, no actúan solamente sobre una sección sino sobre todo el conjunto y definen los alineamientos horizontal y vertical para todas las secciones tipo de proyectos diseñadas:

El grupo Alineamiento planimetrico permite especificar que ejes de la planta serán los que definen el alineamiento horizontal de las secciones

Eje de proyecto es el eje que identifica al trazo del proyecto y el que le imprime el alineamiento horizontal al mismo.
Eje cero de la sección es el eje sobre el que posiblemente las secciones de terreno natural fueron levantadas y posiblemente el que representa el cero de las secciones transversales actualmente dibujadas. Comúnmente este es un eje auxiliar definido en campo al momento del levantamiento topográfico.
Desplazamiento representa otra forma de ejercer un desplazamiento a la sección en su dibujo. Esto es útil si por ejemplo el eje de proyecto sufre algún desplazamiento lateral y no se desea rehacer el proyecto completo pero el cambio si desplegarlo en las secciones transversales. El signo del desplazamiento se aplica en dirección del eje, positivos para su derecha y negativos para su izquierda.
Imprime planta, para la impresión de cotas de elevación del Perfil asociado sobre el Eje de proyecto seleccionado al momento de generar las anotaciones de rasantes en planta. Permite la selección del alineamiento vertical del texto en el punto en planta sobre el eje correspondiente a un Cadenamiento especifico o bien la no impresión.

El grupo Alineamiento Altimétrico permite especificar que perfil define el alineamiento altimétrico de las secciones de proyecto así como un posible desplazamiento vertical:

Perfil, para indicar el perfil, por su nombre, que define el alineamiento altimétrico.
Desplazamiento permite indicar si la sección tendrá algún desplazamiento vertical adicionado a la elevación dictada por el Perfil asignado.

La sección grupo Definición de punto editado , contiene la definición de un vértice de la sección tipo en turno, ya incorporado, pudiendo no estar actualizado, o por incorporar. La definición contenida aquí se representa como un renglón en la pantalla de despliegue. Todo vértice, nuevo o existente, de la sección tipo se especifica aquí para su posterior incorporación o actualización a la pantalla de despliegue.

El subgrupo Pendiente especifica la pendiente en su forma relacional Horizontal:Vertical, para ello es necesario definir el valor de ambos componentes en la lista desplegable correspondiente o bien seleccionar de la misma uno de los valores contenidos en ellas. los valores pueden ser cualquier valor numérico o la combinación @:0 que indica una línea sin pendiente, es decir, horizontal, o la combinación 0:@ que indica una línea vertical, o pendiente indefinida. Para una definición rápida de estas relaciones puede hacer uso de los botones Horizontal y Vertical.

Magnitud representa el valor que define el siguiente punto en una posición Relativa o Absoluta, es decir:

Relativa lo que implica que Magnitud es tomado como un desplazamiento medido a partir del ultimo punto en el sentido Horizontal, Vertical o Longitudinal.
Absoluta que indica que Magnitud representa un componente del sistema de coordenadas en el sentido Horizontal o de elevación.

Extender a sección transversal existente, es decir, la línea se extenderá hasta tocar la sección transversal existente indicada y con la Pendiente especificada. Puede ser aplicada unicamente en la secciones de [DERECHA CORTE], [DERECHA RELLENO], [IZQUIERDA CORTE] y [IZQUIERDA RELLENO].

Imprime planta, para la impresión de cotas de elevación de este punto al momento de generar las anotaciones de rasantes en planta. Permite la selección del alineamiento vertical del texto en el punto en planta sobre el eje correspondiente a un Cadenamiento especifico o bien la no impresión.

La sección , Que contiene la pantalla de despliegue de la sección y botones de controles que inciden sobre el diseño particular de la sección tipo en turno. El significado de cada uno de ellos es:

La pantalla de despliegue contiene seis apartados en los cuales en cada uno de ellos pueden existir líneas que definen puntos de la sección tipo

[DERECHA] que contiene los puntos que definen los vértices a la derecha del punto de partida dictado por el Eje de proyecto
[DERECHA CORTE] que contiene los puntos que definen la terminación de la sección por el lado derecho a partir de y cuando el último punto contenido en el apartado [DERECHA] es en corte.
[DERECHA RELLENO] que contiene los puntos que definen la terminación de la sección por el lado derecho a partir de y cuando el último punto contenido en el apartado [DERECHA] es en relleno.
[IZQUIERDA] que contiene los puntos que definen los vértices a la izquierda del punto de partida dictado por el Eje de proyecto
[IZQUIERDA CORTE] que contiene los puntos que definen la terminación de la sección por el lado izquierdo a partir de y cuando el último punto contenido en el apartado [IZQUIERDA] es en corte.
[IZQUIERDA RELLENO] que contiene los puntos que definen la terminación de la sección por el lado izquierdo a partir de y cuando el último punto contenido en el apartado [IZQUIERDA] es en relleno.

Un vértice en la sección tipo puede tener dos formas:

<pendiente> <desplazamiento> <magnitud>
<pendiente> EXTEND <sección>

donde:

<pendiente> es la pendiente del segmento de recta entre el punto anterior y el punto actual, expresado de la forma relacional horizontal:vertical donde ambos son dos valores o bien pueden ser @:0 que indica una línea horizontal o 0:@ que indica una línea vertical. @ es usado para indicar indefinido.
<desplazamiento> representa la forma en que la magnitud de desplazamiento será medida, que puede ser: LX = relativa horizontal, LY = relativa vertical, LS = relativa longitudinal, X = desplazamiento en a partir del cero de la sección y H = elevación.
<magnitud> representa el valor que tendrá que desplazarse el punto en la dirección de <desplazamiento> indicada.
EXTEND es una literal, palabra clave, para indicar que el nuevo punto será aquel donde la línea representada por el punto anterior y la <pendiente> actual se intercepta con la sección transversal <sección> ya dibujada.
<sección> representa una sección previamente dibujada que será buscada al momento de extender una línea.

El botón Insertar Inserta el punto definido en definición de punto editado de acuerdo al renglón seleccionado en la pantalla de despliegue:

Si el renglón seleccionado es un punto, el nuevo punto será insertado en la posición seleccionada.
Si el renglón seleccionado es un encabezado de sección, el nuevo punto será insertado en la posición seleccionada si Insertar en renglón seleccionado esta activo o en el primer renglón del encabezado seleccionado si Insertar en renglón seleccionado esta inactivo.

El botón Eliminar elimina el punto seleccionado

El botón -->> toma los valores del renglón seleccionado y los vacía en Definición de punto editado, útil para la edición de puntos existentes.

El botón <<-- toma los valores en Definición de punto editado para actualizar el punto del renglón seleccionado.

El botón Copiar Izq-->Der copia la definición del lado derecho, en sus tres encabezados, al lado izquierdo.

El botón Copiar Der-->Izq copia la definición del lado izquierdo, en sus tres encabezados, al lado derecho.
