Dibujo de líneas de pendiente cero

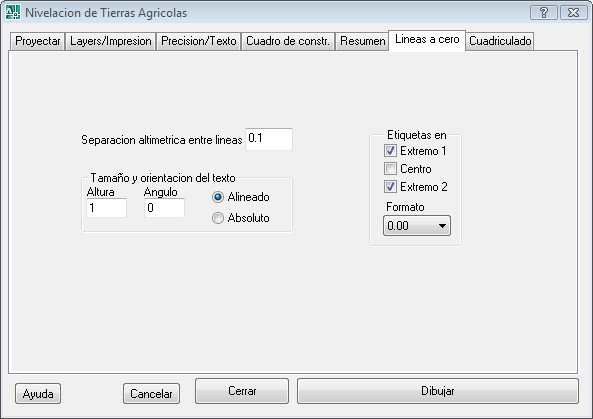

Este dialogo permite especificar las opciones de dibujo de las líneas de pendiente cero generadas por el proyecto de nivelación a la equidistancia requerida, es decir, aquellas líneas ortogonales a la pendiente mayor o absoluta. Estas líneas pueden ser de utilidad tanto para conocer la orientación de la pendiente así como servir de base de comparación contra las curvas de nivel obtenidas del levantamiento topográfico del terreno ya nivelado, o bien que orienten al usuario del lote sobre que orientación tienen dichas líneas con el propósito de surcar su lote de acuerdo a sus necesidades de riego. Las opciones disponibles son:
la caja de edición Separación altimétrica entre líneas permite especificar a que equidistancia vertical se dibujaran las líneas de pendiente cero. por ejemplo si estas líneas serán utilizadas para compararlas contra las curvas de nivel generadas por el levantamiento topográfico de recepción, es convenientes hacer coincidir ambas equidistancias.
El grupo Etiquetas en contiene cajas de selección que permite indicar en que posición da la línea será dibujada la elevación de la línea correspondiente, ya sea en el extremo 1, extremo 2 o el Centro, y que al ser cajas de selección pueden ser seleccionadas desde cero hasta las tres opciones.
La lista de selección Formato permite especificar con que precisión decimal se dibujaran los valores decimales de las etiquetas que representan la elevación de las líneas de pendiente cero.
El grupo Tamaño y orientación del texto permite especificar el Angulo de orientación, indicado en la caja de edición mas a la izquierda, de las etiquetas de las líneas, el cual puede ser referido como Alineado que indica que el ángulo tendrá como base la línea de pendiente cero o Absoluto que indica que el ángulo tendrá como base la horizontal. Así mismo tenemos la caja de edición Altura que indica la altura del texto que tendrán las etiquetas.
