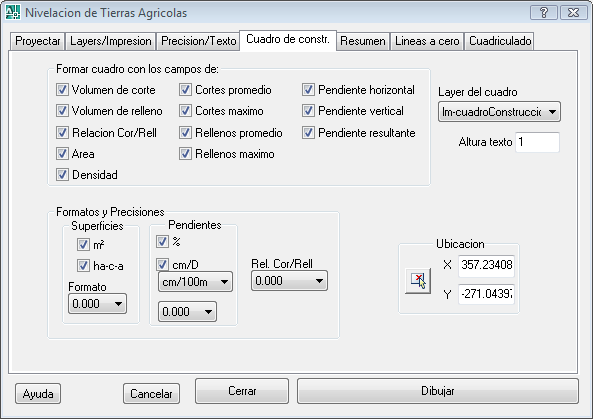

El cambio de las opciones contenidas en este dialogo incide sobre todas las secciones que componen el lote. Es decir, siempre que una sección es dibuja, el cuadro de construcción es redibujado con las opciones actuales y sustituyendo al anterior.
El grupo Formar cuadro con los campos de permite indicar que campos de información contendrá el cuadro de construcción.
Layer del cuadro: permite especificar el layer donde será dibujado el cuadro de construcción.
Altura de Texto: permite definir el tamaño del texto, en unidades del proyecto, con que será dibujada la información textual del cuadro de construcción.
El grupo Formatos y Precisiones permite especificar con que formato numérico se imprimirán los diferentes índices del proyecto. Cada uno de los índices tiene sentido si el campo de inclusión correspondiente a sido seleccionado.
El grupo Superficies permite indicar si las áreas de las secciones serán expresadas en metros cuadrados y hectáreas, ha-a-c, junto con su numero de fracciones decimales.
Las Pendientes pueden ser impresas en porcentaje y en cm sobre 1m, 10m, 100m y 1000 m, junto con su numero de fracciones decimales.
La Ubicación permite definir el punto coordenado X,Y de la esquina superior izquierda, donde será insertado el cuadro de construcción. Puede definirse directamente en las cajas de edición X y Y o hacer uso del botón y definirlo directamente en la pantalla grafica.
