Archivo de base de datos (DBF)

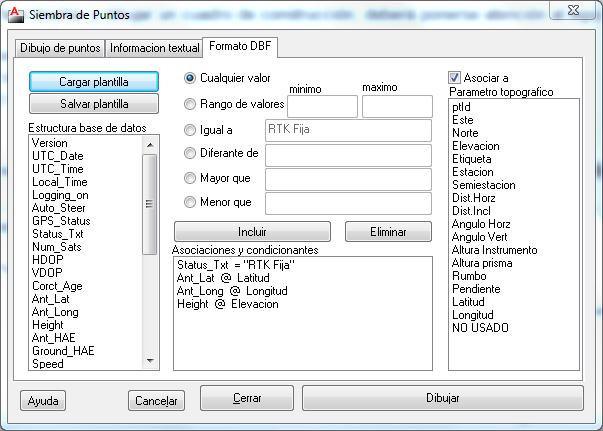

La lectura de archivos de base de datos tipo dBase (extensión dbf) provee la siguiente Interface que contiene capacidades para asociar campos de la base de datos con medidas topográficas y establecer criterios de discriminación sobre campos específicos a valores predeterminados. El objetivo final es establecer la lista de Asociaciones y condicionantes que definirá el criterio de lectura del archivo dbf en turno.

Cargar plantilla, permite cargar una definición previamente grabada como plantilla con extensión 'pdbf'

Salvar plantilla, permite salvar en disco una definición como plantilla con extensión 'pdbf' la cual contendrá las asociaciones y condicionantes definidas. La plantilla se grabara por defecto en el directorio raíz de la instalación de GeoSection.

La lista Estructura base de datos, despliega y permite seleccionar los campos definidos en la tabla de base de datos y asociarlos con un parámetro topográfico. Para establecer por primera vez o la redefinicion de asociaciones y condicionantes requeridas para el tipo de tabla de base de datos por leer es obligado previamente realizar en la pestaña Dibujo de puntos

1. establecer el Nombre de archivo
2. Activar el botón Estadística, que lee la tabla de la base de datos.

La lista Parámetro topográfico despliega y permite seleccionar las diferentes medidas topográficas posibles de interpretar y asociarlos a campos de la base de datos encontrados en la lista Estructura base de datos, la asociación se hace cuando la opción Asociar a se encuentra activada.

La lista Asociaciones y condicionantes despliega las asociaciones entre los campos de la base de datos, lista Estructura base de datos, y las medidas topográficas, lista Parámetro topográfico, así como las restricciones a campos de la base datos de acuerdo a las siguientes condicionantes desplegadas en la parte central superior:

• Cualquier valor, leerá el registro sin importar el valor de dicho campo. Representado con '@'.
• Rango de valores, condiciona la lectura del registro a que el valor de dicho campo se encuentre entre los valores mínimo y máximo inclusive. Representado con '-'
• Igual a, leerá el registro cuando el valor de dicho campo sea igual al parámetro especificado.  Representado con '='.
• Diferente de, leerá el registro cuando el valor de dicho campo sea diferente del parámetro especificado.  Representado con '!'.
• Mayor que, leerá el registro cuando el valor de dicho campo sea mayor que el parámetro especificado.  Representado con '>'.
• Menor que, leerá el registro cuando el valor de dicho campo sea menor que el parámetro especificado.  Representado con '<'.

Siempre que alguna de estas condicionantes no se cumpla el registro es excluido del conjunto de puntos por dibujar.

El botón Incluir permite incluir en la lista Asociaciones y condicionantes la asociación entre Estructura base de datos y Parámetro topográfico así como la condicionante establecida.

El botón Eliminar elimina el renglón seleccionado de la lista Asociaciones y condicionantes.

Recomendaciones de uso:

• Para la debida operación de esta pestaña proceder con:
  • En la pestaña Dibujo de puntos
    • Seleccionar Archivo: Base de datos (dbf) de la lista Fuente de datos y formato general.
    • En Nombre del archivo establecer el archivo con la tabla dbf que se desea explora. Hágase usos del icono para una ágil exploración.

Ver también:

1. Pestaña de Dibujo de puntos
2. Pestaña de Información textual
3. Pestaña de Formato de archivo
4. Pestaña de LandXML
5. Pestaña de SDR20/SDR33
