Diseño General de Cuadro de Construcción

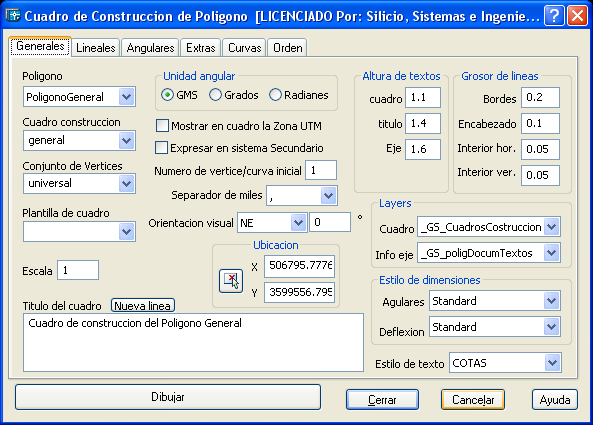

Esta es la caja de dialogo primario en el diseño de algunos cuadros de construcción como son los de Cuadros de Construcción de Poligonales y de Cuadros de Construcción de Curvas. Las características aquí descritas en general aplican a todos ellos, algunas características son particulares a alguno de ellos y así se indica en las descripciones que siguen al cuadro. El siguiente cuadro varia en su contenido y nombre de pestañas de acuerdo al cuadro de construcción que se refiera.

Las definiciones de inicio para la creación de un cuadro son:

Polígono permite seleccionar el eje del cual se desea diseñar y dibujar su cuadro de construcción. Esta opción es usada en cuadros de polígonos. Para cuadros de curvas el polígono o poligonales son seleccionados en la pestaña de polígonos.
Cuadro construcción permite definir el nombre con el que se identificara el cuadro de construcción. si el eje seleccionado ya tiene algún cuadro de construcción definido, se puede seleccionar y trabajar sobre el. Esto da la posibilidad de tener diferentes cuadros de construcción para un solo polígono y/o conjunto polígonos usados para curvas.
Conjunto de vértices, para la definición del conjunto de vértices a usar para la referenciación de puntos de inflexión del eje en este cuadro. puede crearse un nuevo conjunto escribiendo un nombre no existente o hacerse uso de uno ya existente seleccionándolo de la lista.
Plantilla de cuadro, para la selección de una plantilla de diseño a usar para este cuadro. Es posible no tener necesidad de seleccionar una plantilla si por ejemplo el cuadro ya existe y solo requiere de algún ajuste o si el diseño actual es el deseado para el nuevo cuadro. IMPORTANTE, siempre que exista un contenido en esta caja de edición, se creara o rescribirá la plantilla con este nombre, es por ello recomendable que si no se desea por ejemplo rescribir una plantilla que tiene ajustes mínimos con respecto a la original, elimínese el contenido de la caja de edición, es por ello conveniente que siempre que se cargue una nueva plantilla se borre de inmediato su nombre de la caja de edición para no rescribirla de manera involuntaria al momento del dibujo.
Escala, permite definir el escalamiento que sufrirá el cuadro de construcción, útil para el redimensionamiento del cuadro en función de las dimensiones del proyecto y/o la escala del proyecto dentro de los puertos de visón donde se dibuja en el papel.

Unidad angular permite indicar en que unidades, GMS (grados minutos y segundos), Grados (decimales de grados) o Radianes, se expresaran las dimensiones angulares.

Mostrar en cuadro la Zona UTM permite indicar si la zona UTM usada será indicada en cuadro.

Expresar en sistema secundario permite indicar si las dimensiones dibujadas serán convertidas al sistema secundarios de coordenadas, ver sistemas coordenados para detalles.

Numero de vértice/curva inicial, se definirá el valor del primer vértice o curva y del cual se inicia la secuenciación de ellos.

Separador de miles, en el se seleccionara el carácter usado para separar las entidades numéricas por sus miles, cada tres cifras.

Orientación visual, valor en decimales de grados que indica la rotación que tiene el puerto de visión donde se dibujara el proyecto y con ello buscar una lectura apropiada de los textos que se dibujaran sobre el eje. ver mas detalles.

Ubicación permite indicar el punto X,Y dónde se dibujara el cuadro. Puede editarse de manera directa o hacer uso del botón de selección .

Titulo del cuadro permite escribir el titulo con el que se dibujara el cuadro. Hacer uso del botón Nueva línea para insertar nuevas líneas a partir de la posición del cursor en la caja de edición.

Altura de textos, grupo de características que permite indicar la altura que tendrá el texto tanto para el cuadro en general, el titulo del cuadro como la información textual que residirá en el Eje.

Grosor de líneas es un grupo de valores que permiten especificar el grosor de las líneas que componen el cuadro para los Bordes, Encabezado, Interior horizontal e Interior vertical.

Layers, grupo de selección de los layers que se usaran para alojar las entidades dibujadas tanto para el Cuadro como el Texto sobre eje.

Estilo de dimensiones permite especificar que estilos angulares se utilizaran para el dibujo esquemático de Ángulos internos y Deflexiones.

Estilo de texto permite indicar que estilo de texto será utilizado para el dibujo de toda la información textual generada.

Dibujar, botón que ejecutara la tarea de dibujo del cuadro de construcción e información sobre eje.

Recomendaciones de uso:

Para diseñar y dibujar un cuadro de construcción, deberá ponerse atención al siguiente orden:

Seleccionar el Polígono adecuado.
Establecer el Nombre cuadro construcc debidamente
El resto de las opciones

Asegurarse de seleccionar correctamente Expresar en sistema secundario, así como Unidad angular y Ubicación.
