Dibujar Vértices
Comandos:
menú: GeoSection | Puntos y vértices | Sembrar vértices...
línea de comandos: VERTICE
Entrada: pantalla de dibujo, archivo, conjunto de puntos.
Este comando, que extrae posición de puntos desde la pantalla de dibujo, archivo o conjunto de puntos, puede utilizarse, para la creación de vértices que pueden ser usados por diferentes procesos y para diferentes propósitos como:
vértices de una poligonal y que serán referenciados en sus respectivos cuadros de construcción.
vértices de proyectos de lotificación.
vértices de centro de curvas.
vértices de redes de puntos de control.

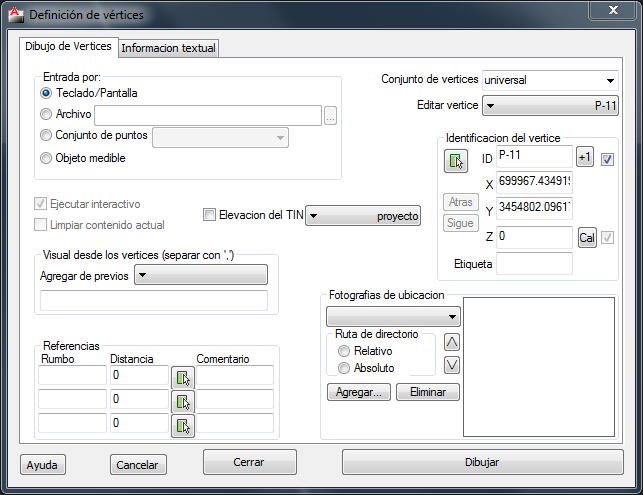

Este comando despliega la siguiente caja de diálogo la que permite leer puntos desde la pantalla de dibujo, archivo o conjunto de puntos. La caja de diálogo la comforman hasta 3 pestañas que en conjunto definen las opciones de la misma y son: Dibujo de Vertices, mostrada abajo; Información textual que permite definir que información adicional acompañará al punto en su dibujo; Formato de archivo que permite especificar la composición que tiene el archivo a leer.
El diálogo contiene de manera permanente las pestañas de Dibujo de Vertices, aquí descrita, e Información textual, y opcionalmente la de Formato de archivo.
El proceso inicia definiendo la fuente de datos en el grupo Entrada por: la que contiene las opciones de:
Teclado/Pantalla, entrada de puntos desde el ambiente de dibujo mediante el botón .
Archivo, Entrada de puntos desde archivo, lo que obliga a definir el nombre de archivo por leer.
Conunto de puntos, Entrada de puntos desde un conjunto de puntos previamente definido, lo que obliga a definir el conjunto de puntos para extraer mediante la selección.
Las fuentes de datos de Archivo y de Puntos permiten usar las opciones
Ejecutar interactivo, que permite hacer un recorrido punto por punto y decidir su dibujo en particular o en un solo proceso incorporar al conjunto de vértices todos los puntos contenidos en la fuente de datos seleccionada.
Limpiar contenido actual, permite limpiar los vértices previamente registrados en el conjunto en proceso o borrar todos los previamente registrados antes del inicio del proceso de registro de vértices.
así mismo permiten hacer uso de los botones Atrásy Sigue contenidos en el grupo Identificación del vértice para la exploración hacia atrás adelante de la lista de vértices de contenidos en la fuente seleccionada.
La definición del nombre del conjunto de vértices a procesar se da en la edición Conjunto de vértices, sobre cual se puede definir un nuevo nombre o seleccionar uno de la lista correspondiente a los conjuntos previamente definidos.
La edición de un vértice ya registrado puede hacerse seleccionándolo de la lista de Editar vértice, que permite el despliegue de la información que lo define para su reedición y posterior redefinición vía el botón Dibujar.
La información registrada con cada vértice es la definida en los campos:
ID, referida al numero o identificador del vértice, que puede contener cualquier carácter alfanumérico o especial.Cuando la opción mas a la derecha se encuentra a activa y se hace uso del botón, el identificador se incrementa en 1. Dicha acción se ejecuta también haciendo uso del botón +1.
X, componente Este-Oeste de la coordenada del vértice.
Y, componente Norte-Sur de la coordenada del vértice.
Z, componente de elevación de la coordenada del vértice. Cuando la opción Elevación del TIN esta activada, la elevación se obtiene del TIN seleccionado siempre que se defina un nuevo vértice mediante el botón y la opción mas a la derecha se encuentre activa o mediante el uso del botón Cal. Cuando la opción Elevación del TIN no esta activada y se hace uso del botón Cal se abre el ambiente del dibujo para seleccionar el objeto que contenga la elevación deseada.
Etiqueta, una identificación adicional del vértice a manera de una cadena de caracteres.
Visual desde los vértices, que indica desde que otros vértices el vértice en cuestión tiene visibilidad. Puede usarse la lista Agregar de previos para definir como posibles visuales a otros vértices previamente definidos o editarse directamente en la caja de edición. Una lista de visuales se compone de números de vértices separados por comas, Ej. 1, 564, 5, III-235.
Referencias, que definen referencias locales al vértice en cuestión con sus componentes Rumbo-Distancia y un Comentario con propósito de documentación de cada una de las 3 posibles referencias a incorporar. Puede hacerse uso del botón para ir al dibujo y hacer la elección de distancia y ángulo real en dibujo.
Fotografía, que relaciona una colección de fotografías al vértice en cuestión. Pueden incorporarse cualquier numero de imágenes las cuales se van agrupando en la lista del grupo con Ruta de directorio como Relativoo Absoluto, según la selección. Puede hacerse uso de los botones Eliminar para sacar de la lista la fotografía actual, /\ para desplegar la imagen anterior en la lista, y \/ para desplegar la imagen siguiente en la lista.
Los grupos de información Visual desde los vértices, Referencias y Fotografía solo están disponibles en modo Ejecutar interactivo,
Recomendaciones de
uso:
Si el proyecto ya tiene al menos un conjunto de vértices registrado y desea trabajar con uno de ellos, como primer paso seleccionarlo mediante la lista desplegable Conjunto de vértices. Si fuera un conjunto de vértices nuevo, asignarle su nombre en este mismo campo.
Para una debida lectura y procesamiento de un archivo de puntos, una vez seleccionada la opción Entrada por: Archivo seguir la secuencia:
Hacer uso de la pestaña Formato de archivo para la especificación apropiada de los campos del archivo.
Seleccionar el archivo a procesar, haciendo uso de Nombre del archivo o
complementar la información del vértice como la etiqueta o numero de vértice si la leída no son las adecuadas así como el resto de información si se esta en modo Ejecutar interactivo.
Para una debida lectura y procesamiento de un conjunto de puntos, una vez seleccionada la opción Entrada por: Puntosseguir la secuencia:
Seleccionar el conjunto de puntos a procesar, haciendo uso de Conjunto de puntos.
complementar la información del vértice como la etiqueta o numero de vértice si la leída no son las adecuadas así como el resto de información si se esta en modo Ejecutar interactivo.
Finalmente, para proceder con el dibujo hacer uso del botón Dibujar, pero antes asegurarse de precisar lo necesario en Información textual.
Asegurarse de seleccionar correctamente
Limpiar contenido
actual antes de proceder con Dibujar.
Ver también:
El presente documento es parte de la documentación de GeoSection, ©2005-2016 Copyrighted por topourba.com
