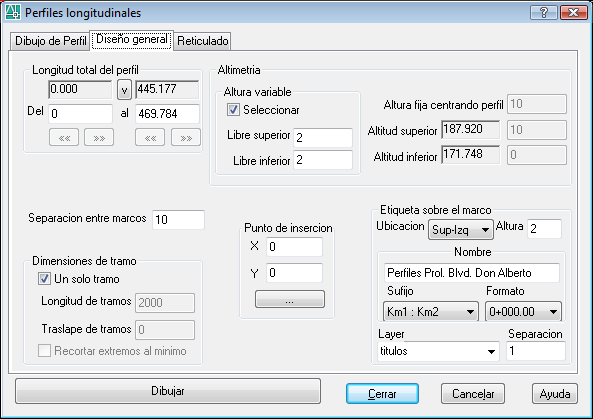

La pestaña de
diseño general de perfiles longitudinales, realizado en la
construcción del perfil inicial, denominado por GeoSection como terreno
natural, permite entre otras acciones definir las longitudes del perfil en su
totalidad así como la de los tramos particulares.
El grupo
Longitud total del perfil permite especificar cual será la
longitud total de perfil a dibujar, finalmente expresado en las cajas de edición
Del y al , para ello, editar
directamente los valores deseados o hacer uso de los siguientes botones para su
ajuste
El botón toma los valores a ambos lados, izquierda y derecha, que son los cadenamientos
inicial y final reconocidos del archivo o eje, y los establece como la
longitud actual del perfil.
Los botones encontrados en cada limite, permiten ajustar el limite correspondiente en el
siguiente múltiplo de Longitud
de tramo hacia abajo o hacia arriba respectivamente.
El grupo
Dimensiones del tamo permite especificar longitudes y apariencia
de tramos. Entiendase por tramo como los segmentos de perfil dibujado que
involucra su longitud y sin importar la Longitud total del perfil. Los siguientes componentes son
contenidos:
Un solo
tramo permite especificar si el perfil será dibujado como un
solo tramo o no. Si es seleccionado los restantes, referidos a tramos,
componentes son activados.
Longitud
de tramos permite especificar que longitud tendrá cada uno de
los tramos dibujados, pudiendo ser afectados los tramos de los extremos y en
función de la opción Recortar
extremos al mínimo.
Traslape
de tramos permite especificar cual será la longitud de perfil
que se duplicara en cada tramo. ver Diagrama 1 para su esquematización. Como
ejemplo considérese un traslape de 100 lo que genera que en tramos de longitud
de 2000 y partiendo del cadenamiento de 0+000, se obtendrán tramos dibujados: del 0+000 al 2+100, del 1+900 al 4+100 y
así sucesivamente.
Recortar
extremos al mínimo permite indicar que los tramos extremos será
dibujados en su cadenamiento real y no a lo indicado por
Longitud total del perfil
al menos que sean coincidentes.
Separación
entre marcos permite especificar la longitud horizontal de
separación entre marco y marco a menos que sea afectado por Un solo tramo. Ver
Diagrama 1 para su esquematización.
El grupo Altimetria
permite especificar la altura que tendrán los marcos de perfil en función de sus
componentes: (ver Diagrama 1 para su esquematización parcial), a continuación unas
descripción de sus componentes y agrupados en función de cada una de las tres
opciones para definir la altimetria de marcos;
El subgrupo Altura variable que
permite especificar que la altura de todos los tramos estará en función de la
diferencia de elevación que tiene el perfil del tramo en turno. De esta manera
se tiene una optimización de espacios verticales, sobretodo cuando el perfil
tiene diferencias de elevación grandes en toda su longitud pero vistos de
tramo en tramo son significativamente menores. Su funcionamiento parte de la
caja de selección Seleccionar
que permite indicar si la altura es dictada por este criterio o no, si es
activada el resto de componentes del subgrupo se activan para su especificación.
Libre superior y
Libre inferior
permite especificar que margen de espacio se le dará al tramo posterior a las
alturas impuestas por el perfil, superior e inferior respectivamente.
Altura
fija centrando perfil permite especificar que todos los marcos
tendrán la misma altura, distribuyendo la diferencia de altitud del perfil en
el tramo y centrándolo verticalmente. Si un valor mayor que cero es
establecido los otros componentes son deshabilitados. Si un valor de cero es
establecido, Lo que indica que la altimetria no se establecerá mediante este
criterio, los otros componentes son habilitados e indicando que el criterio es
el siguiente.
El tercer criterio es dado por los campos Altitud superior y Altitud inferior lo
que obliga que todos los marcos, además de tener la misma altura, tendrán los
mismos limites altimétricos respectivamente. Un valor estático es desplegado
con propósitos de indicar cuales son los extremos altimétricos que tiene el
perfil y que son indicativos de la altimetria a especificar.
El grupo Punto
de inserción se refiere al punto coordenado, X y Y, donde iniciara el
dibujo del perfil. El punto se refiere a la esquina inferior-izquierda del
primer tramo y de ahí empiezan a dibujarse por la derecha el resto de tramos que
componen el perfil. Puede hacerse uso del botón para su
ubicación directa en pantalla.
El grupo Etiqueta sobre el marco
contiene una serie de componentes que permiten diseñar el contenido textual para
etiquetacion, titulo, del perfil en general y cada tramo en particular. Para una
descripción a detalle de su uso ver el Diagrama 1 que muestra una esquematización
detallada de su contenido.

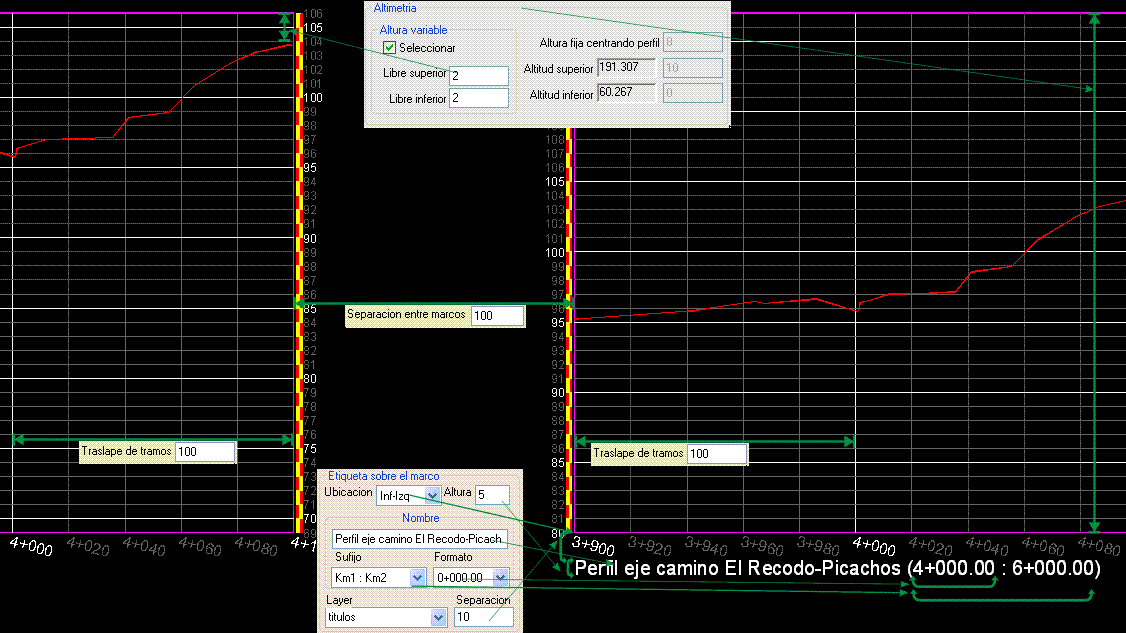

Diagrama 1. Distribución y despliegue de componentes de la caja de dialogo
dentro de un dibujo realizado por el comando PERFIL. Las líneas y flechas en
verde muestran anotaciones e indicaciones del lugar en el dibujo que representa
la característica de la caja de dialogo desplegada y de la cual parte la flecha
indicadora.
